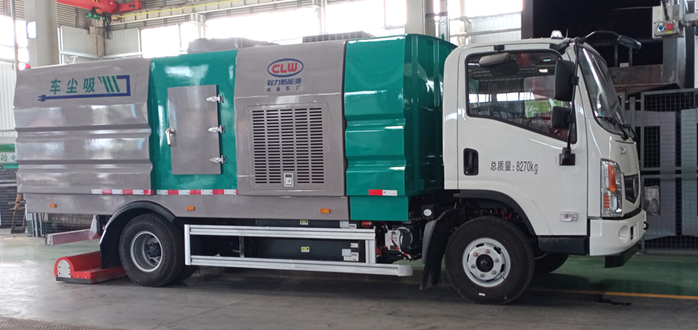

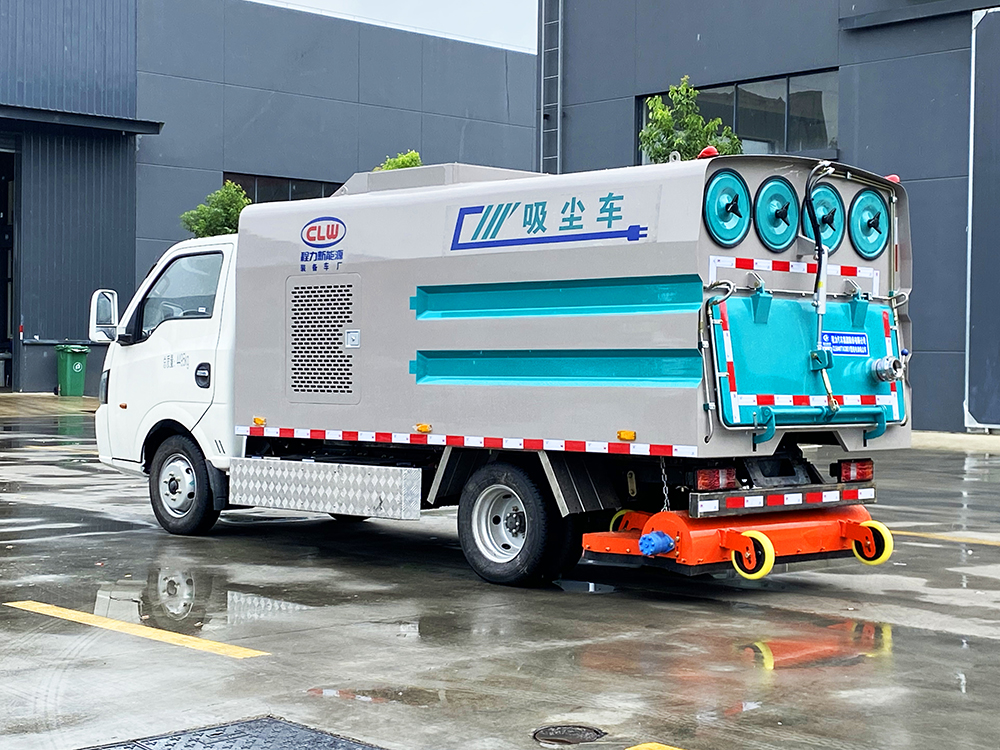

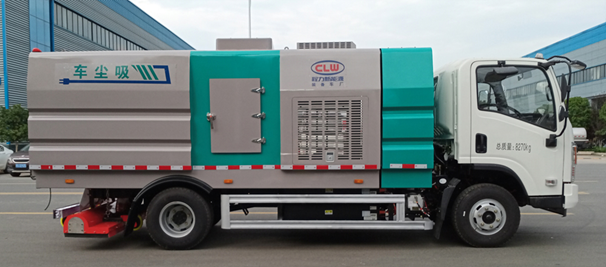

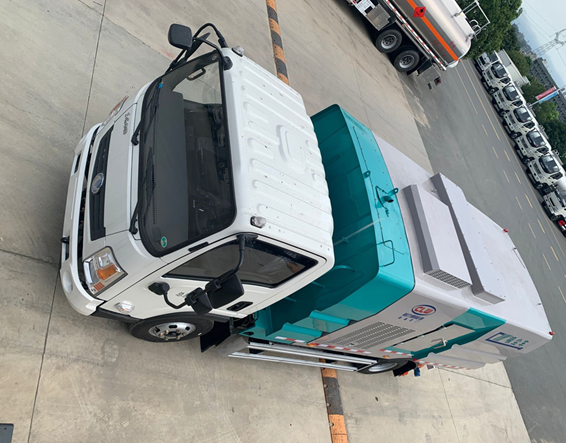

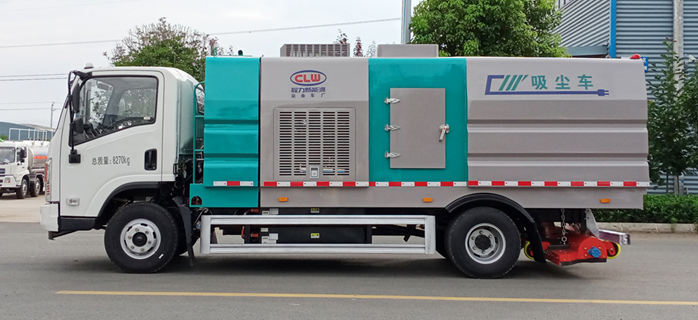

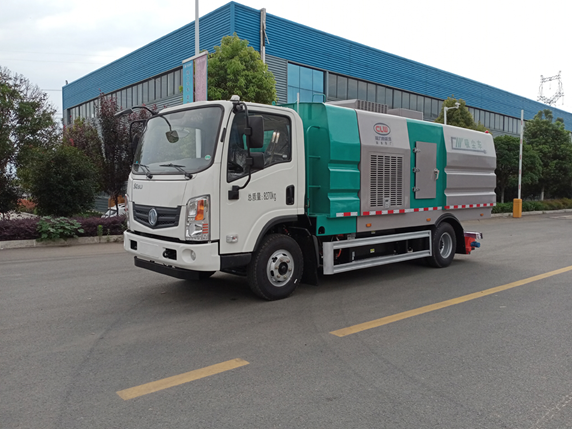

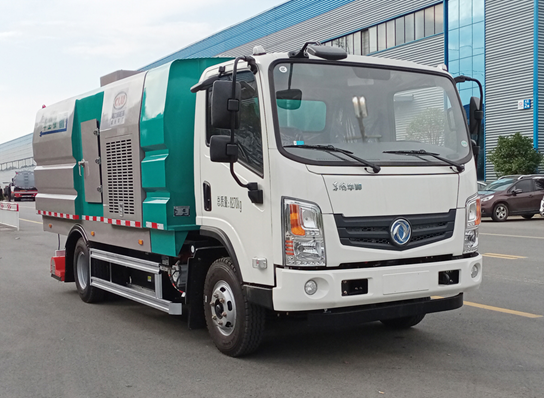

CL5080TXCBEV型纯电动吸尘车
特点及主要功能简介
- 整车由磷酸铁锂电池做为驱动能源，由永磁电机将电池能源转化为动能，具有转换效率高，达到节能减排，符合当下**提出对环境治理的理念，高环保要求，零排放，具有一次投入，后期维护使用成本及低。
- 本吸尘车将滚扫吸尘合为一体，大大提高了清洁度，使用场景更广，地面上有粘连物可一过而净。可用于传统吸尘车应用场景及道路改造铺设前的清洁-吸扫去灰尘及小颗粒石子，使路面铺设更易于与老路基结合。
- 低噪声，传统吸尘车副发动机噪声大，本吸尘车是电机传动，大大降低噪声污染。
产品简述
1.1 产品简述
纯电动吸尘车是在纯电动二类底盘的基础上，加装风机、水箱、吸尘系统，由机械、液压（气路）、电器三部分合为一体的专用吸尘作业车。
1.1 使用场景
程力新能源装备车厂研发的新型道路保洁车型，采用负压纯吸的原理，单向进风（无反吹气流），实现粉尘只进不出、无扬尘，实现PM2.5零排放，适用于城市道路、高架桥、广场、机场、码头、厂区等水泥混凝土路面和沥青路面的机械化保洁作业。
产品性能特点
2.1 底盘
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1)
动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2)
驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3)
整车轻量化设计，**总质量为8270kg；
(4)
搭载106kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5)
配备大功率上装取电接口，满足各类专用车上装电动化需求。
2.2、性能特点
1、采用中置宽幅吸嘴由主吸+左、右边吸嘴组成，能将垃圾一吸无遗，左、右边吸嘴还具有防撞避让功能。
2、 宽幅吸嘴由液压油缸**升降，采用液压浮动技术可大大提高胶轮的使用寿命。
3、 采用独特的箱体结构，滤筒拆卸维护简单、方便，垃圾箱采用倾斜板结构，卸料方便，无需人工干预。
4、 采用滤筒，并设有气脉冲滤筒清灰装置，可有效分离吸尘车滤筒上的粉尘，避免造成滤筒的堵塞和二次污染，从而大大提高滤筒寿命及吸尘车的整体性能，极大提高滤筒清灰效果。
5、 电气系统采用集成模块化CAN总线**，面板具有副发动机转速、水温、操作工况等的实时显示与监控等视频功能，作业状态一目了然，维护方便。
产品主要技术参数
3.1 车型基本参数表
|
公告型号
|
CL5080TXCBEV型纯电动吸尘车
|
外形尺寸
|
7100X2250X2700
|
|
底盘型号
|
EQ1080TTZEVJ1
|
上装容积
|
5.5方（1.5水、4尘）
|
|
总质量
|
8270KG
|
上装电动机额定功率
|
30KW
|
|
整备质量
|
6350KG
|
上装每小时消耗电量
|
20KWH
|
|
轴距
|
3850MM
|
建议充电桩功率
|
120KW
|
|
轮胎
|
7.50R16LT 14PR,215/75R17.5 16PR
|
充电时间（建议功率下）
|
约1-2小时
|
|
轴数
|
2
|
备注：1、该车主要用于道路吸尘,主要专用装置为箱体,吸尘总成。动力蓄电池种类:磷酸铁锂电池,生产企业:宁德时代新能源科技股份有限公司(单体),宁德时代新能源科技股份有限公司(总成);驱动电机类型:永磁同步电动机,额定功率75kW,峰值功率135kW,生产企业:大洋电机新动力科技有限公司.ABS系统生产企业:广州瑞立科密汽车电子股份有限公司,ABS系统型号:CM4XL-4S/4M.
|
|
底盘电机峰值功率
|
135 KW
|
|
电池组额定电压
|
618 V
|
|
电池电量
|
106 KWH
|
|
底盘满载续航里程
|
300KM
|
|
电池类别
|
磷酸铁锂电池
|
|
电池品牌
|
宁德时代
|
|
燃料种类
|
纯电动
|
|
电池容量
|
173AH
|
|
作业宽度
|
2200mm
|
|
|
|
|
|
|
|
3.2 底盘基本参数表
|
底盘型号
|
EQ1080TTZEVJ1
|
|
驾驶室宽度（mm）
|
1835/1995
|
|
总质量（kg）
|
8270
|
|
轴距？（mm）
|
3850
|
|
续航里程（km）
|
300
|
|
充电时间（h）
|
快充1-3
|
|
**车速（km/h）
|
85
|
|
**爬坡度（%）
|
25
|
|
电池类型
|
磷酸铁锂
|
|
电池厂家
|
CATL侧挂
|
|
总电量（kwh）
|
106
|
|
电机功率（kw）
|
75/135
|
|
电机扭矩（nm）
|
650/1600
|
3.3 专用参数表
|
箱体参数
|
箱体厚度
|
5mm
|
|
箱体容积
|
1.5水4尘
|
|
罐体材质
|
Q235碳钢（选装不锈钢罐体）
|
|
上装电机
|
类型
|
永磁同步电机
|
|
冷却方式
|
水冷
|
|
专用参数
|
清扫宽度(mm)
|
2200
|
|
驱动方式
|
永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。
|
|
清扫作业速度(km/h)
|
3-15
|
|
**清扫能力(m2/h)
|
30000
|
|
抽吸能力
|
密度(g/cm3)
|
2.0
|
|
质量(kg)
|
1.5
|
|
抽吸粒度(mm)
|
≥100
|
|
垃圾厢倾卸角
|
≥45°
|
|
清扫效率
|
≥96%
|
|
作业噪声(db)
|
<
88 符合GB7258规定
|
|
降尘系统
|
喷水形式
|
低压雾状
|
|
主要元件组成
|
隔膜泵、水过滤器、管路、不锈钢喷架、高压喷嘴等
|
|
安装位置
|
吸盘吸风口内
|
|
**形式
|
电子**，一键操作
|
|
电气系统
|
系统组成
|
由底盘车电路专用工作装置操作**电路组成。
|
|
底盘车系统电压(V)
|
24
|
|
工作装置系统电压(V)
|
12
|
|
电控箱面板组成
|
主电机转速表、机油温度报**装置、各种操作**开关
|
|
**开关
|
上海施耐德
|
|
可编程序逻辑**器
|
百兆富
|
|
断路器
|
海格
|
|
风机系统
|
型式
|
专用高压离心风机
|
|
品牌
|
晨风牌
|
|
额定工作转速
|
2000
|
|
传动型式
|
底盘电机带齿耐高温A带传动
|
|
风机皮带
|
浙江三维
|
|
风量(m3/h)
|
12000
~ 23000
|
|

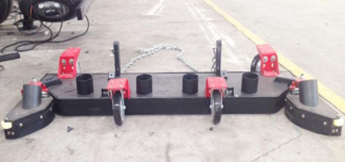

吸嘴装置
|
型 式
|
吸嘴悬挂在底盘车后轮之后，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸**双吸口宽吸嘴，吸嘴体与路面随动。液压驱动电气自动**吸嘴升降，弹簧浮动悬挂。
|
|
吸管直径（mm）
|
φ220
|
|
吸管品牌
|
NORRES
|
|
行走轮轴承
|
SKF
|
|
行走轮耐磨外圈
|
Stellana
|
|
工作状态吸嘴边刚性部份
离地间隙(mm)
|
5～8
|
|
吸嘴吸管风速(m/s)
|
50 ～ 65
|
|
吸嘴负压(mmH2O)
|
380
|
|
其他配置
|
报**系统
|
倒车语音报**系统
|
|
副操作系统
|
尾部带电控操作系统，**大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。
|
|
手动泵应急举升系统
|
如遇故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。
|
3.4 整车公告参数：
|
整车公告技术参数
|
|
产品**
|
程力牌
|
公告批次
|
336
|
|
产品名称
|
纯电动吸尘车
|
产品型号
|
CL5080TXCBEV
|
|
总质量(Kg)
|
8270
|
罐体容积(m3)
|
|
|
额定载质量(Kg)
|
1725
|
外形尺寸(mm)
|
7100x2250x2700
|
|
整备质量(Kg)
|
6350
|
货厢尺寸(mm)
|
xx
|
|
额定载客(人)
|
|
准拖挂车总质量(Kg)
|
|
|
接近角/离去角(°)
|
19/16
|
前悬/后悬(mm)
|
1175/2075
|
|
轴荷(Kg)
|
3000/5270
|
**车速(Km/h)
|
85
|
|
备注
|
1、该车主要用于道路吸尘,主要专用装置为箱体,吸尘总成。选用轴距:3850mm。2、该车侧面防护装置的材料为5052-H32,连接方式为螺栓连接;后防护装置材料为Q34**,连接方式为螺栓连接,后下部防护断面尺寸:120×60(mm),离地高度为420mm;。3、该车技术阶段为\"发展期\",可在全国销售,动力蓄电池种类:磷酸铁锂电池,生产企业:宁德时代新能源科技股份有限公司(单体),宁德时代新能源科技股份有限公司(总成);驱动电机类型:永磁同步电动机,额定功率75kW,峰值功率135kW,生产企业:大洋电机新动力科技有限公司.ABS系统生产企业:广州瑞立科密汽车电子股份有限公司,ABS系统型号:CM4XL-4S/4M.
|
|
底盘技术参数
|
|
底盘型号
|
EQ1080TTZEVJ1
|
底盘品牌
|
东风牌
|
|
生产企业
|
东风汽车集团有限公司
|
生产地址
|
湖北省十堰市
|
|
轴数
|
2
|
轮胎数
|
6
|
|
轴距
|
3300,3850
|
|
轮胎规格
|
7.50R16LT 14PR,215/75R17.5 16PR
|
|
钢板弹簧片数
|
6/6+5,6/8+4,3/3,7/6+5,7/8+4
|
|
前轮距(mm)
|
1730,1683
|
后轮距(mm)
|
1590
|
|
燃料种类
|
纯电动
|
排放依据标准
|
|
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
|
TZ368XSD03
|
大洋电机新动力科技有限公司
|
0
|
135
|
产品主要结构
4.1、整车基本结构分解

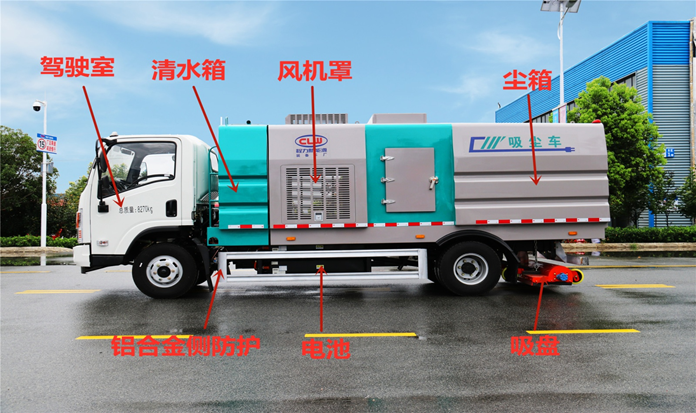

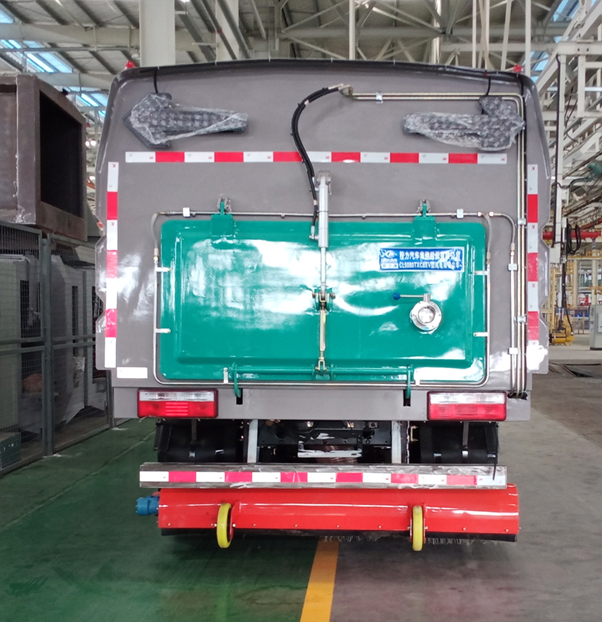

CL5080TXCBEV结构细节展示
|

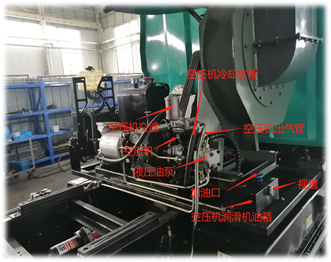

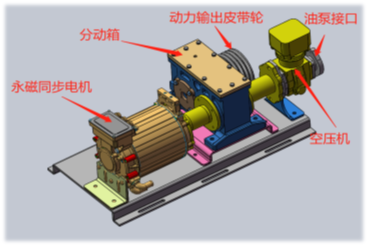

1 . 采用**的永磁同步电机作为驱动力，具有扭矩大、体积小、能耗小、**精度高等优势。
|
|
|
2 .采用本公司研发的高集成分动箱。具有传动能耗小、体积小易于安装，功能多等优势。
|
|
3. 采用本公司研发的高集成分动箱。具有传动能耗小、体积小易于安装，功能多等优势。
|
|
|

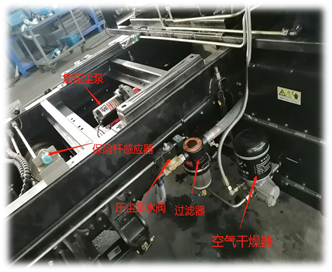

4. 采用底盘专用液冷空压机具有故障小等优势。
|
|
|
5. 采用本公司**液压冷却系统，具有液压油工作温度低，液压系统故障率小。
|
|
|
6. 保险杆感应装置，提高安全操作性能。
|
|
|
7. 水过滤器过滤水中细小颗粒，防止喷嘴堵塞。
|
|

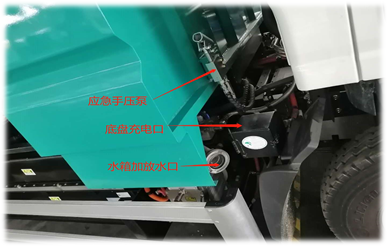

8.应急手压泵可在无电情况下应急操作液压系统。
|
|
|

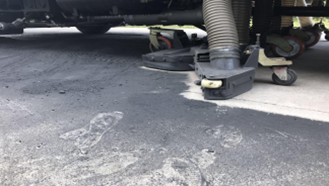

9、吸盘与车体为浮动连接（路面随动），4 个高度可调的吸嘴轮，能方便调整和保证吸 盘与路面间合理间隙，从而达到更好的吸尘 效果，吸尘效率更高；
|
|
|
10、左右副吸盘带自动避让功能，当遇到马
路道牙及障碍物时可自动收缩，之后又能恢 复原有位置
|
|
|
11、吸尘车车体右方和后方装有监视探头，
实时监控作业情况并显示在驾驶室内显示屏 上，**限度的保证清吸效果
**开关采用德国西门子电控开关，集
成叠加设计，驾驶室电液集中**，方便操
作
|
|
|
12、海普瑞斯电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀控
制盒罩，有效避免灰尘及垃圾物进入盒内。
|
|
|
13吸尘车垃圾箱上端装有过滤系统和除尘
装置，过滤系统为八个滤筒分成四组固定在
出箱体风口前端，采用国外进口覆膜定制滤 芯，横列布置，更有利于灰尘过滤处理，使 粉尘有进无出，无二次扬尘。垃圾箱内部设 有分隔仓，垃圾分类存放
|
|
