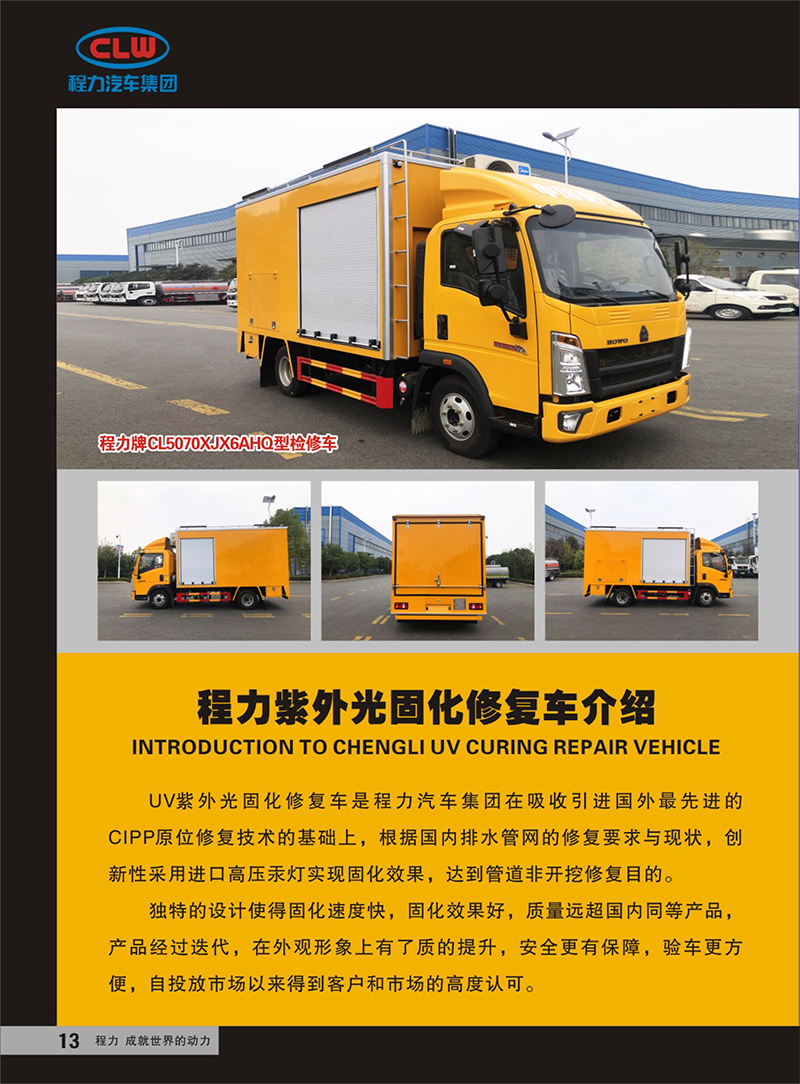

CL5070XJX6AHQ型UV紫外光固化修复车是程力汽车集团在吸收引进国外**的CIPP原位修复技术的基础上，根据国内排水管网的修复要求与现状，创新性采用进口高压汞灯实现固化效果，达到管道非开挖修复目的。
独特的设计使得固化速度快，固化效果好，质量远超国内同等产品，产品经过迭代，在外观形象上有了质的提升，安全更有保障，验车更方便，自投放市场以来得到客户和市场的高度认可。
主要技术参数 |
产品** | 程力牌 | 公告批次 | 370 |
产品名称 | CL5070XJX6AHQ型检修车 | 产品号 | GB2370K7100 |
总质量(Kg) | 7360 | 罐体容积(m3) | |
额定载质量(Kg) | | 外形尺寸(mm) | 6455,6470×2450×3250 |
整备质量(Kg) | 7230,7165 | 货厢尺寸(mm) | ×× |
额定载客(人) | | 准拖挂车总质量(Kg) | |
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 19/10 | 前悬/后悬(mm) | 1165/2010,1180/2010 |
轴数 | 2 | 轴距(mm) | 3280,3360 |
轴荷(Kg) | 2640/4720 | **车速(Km/h) | 95 |
其它 | 1、仅用轴距3280mm的底盘.车厢顶部封闭,不可开启.该车主要用于管道检测及管路修复流动作业,厢体内设置管路修理设备,发电机组,鼓风升压系统;2. 侧、后防护材料为Q235,均采用焊接连接,后防护截面尺寸(高×宽)(mm):100×50,下边缘离地高:340mm; 3,ABS系统型号为XH-KQ4S4M-E01,生产企业为广州市西合汽车电子装备有限公司;型号为CM4XL-4S/4M,生产企业为广州瑞立科密汽车电子股份有限公司;型号为VIE ABS-Ⅱ,生产企业为浙江万安科技股份有限公司。该车侧上部安装作业灯,仅在夜间驻车状态下起照明作用,行驶过程中不可点亮。 |
【底盘技术参数】 |
底盘型号 | ZZ1077F3315F174 | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 豪沃牌 | 生产企业 | **重汽集团济南商用车有限公司 |
外形尺寸(mm) | 5940,5150,5230,5965×1980,2180×2400 | 轮胎数 | 6 |
接近角/离去角(°) | 19/30 | 轮胎规格 | 7.00R16LT,7.50R16LT |
钢板弹簧片数 | 3/3+2,2/2+1,2/2+2,3/4+3,2/3+2,1/1+1,11/9+7,11/11+7,3/5+3 | 前轮距(mm) | 1615,1805 |
燃料种类 | 柴油 | 后轮距(mm) | 1560,1595,1645,1795 |
排放标准 | GB17691-2018国Ⅵ |
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
WP2.3NQ130E61 | 潍柴动力股份有限公司 | 2289 | 96 |

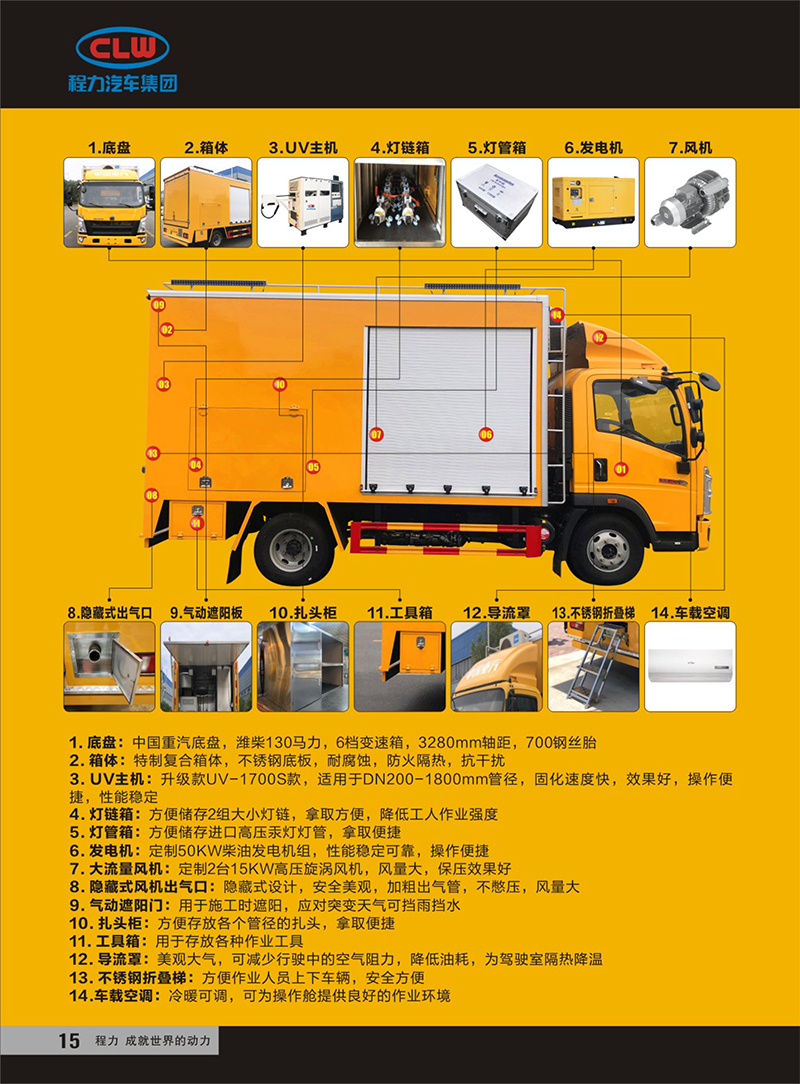

底盘配置：
1.底盘采用**重汽旗下**产品“豪沃”底盘
豪沃素有“**豪沃，铸就百万”的美誉，宽体豪华驾驶室，原厂冷暖空调，真皮全包座椅
2. 搭载潍柴130马力发动机（国六环保排放）万里扬6档变速箱3.3280mm轴距，700R16钢丝胎（带备胎）多功能方向盘,ABS，断气刹，遥控钥匙，电动玻璃
箱体配置：
1.多功能复合箱体，静音降噪，专业隔音处理
2.全铝合金内饰，加强型底板，强度高，厢体设计合理，实用美观
发电机配置：
1.专业定制款柴油发电机组，优质耐用，售后有保障
2.定制款超静音箱，美观耐用，隔音效果好
3.康明斯50KW柴油发动机，高压共轨技术，省油耐用
4.无锡斯坦福纯铜无刷发电机，稳定可靠
UV光固化主机配置：
1.配备10寸工业级触摸PC及易于操作的系统:显示灯管电流、内衬压力、灯架移动速度、内衬管壁与空气温度、日期时间、错误报**等信息，单独记录每支灯的实际运行时间
2.业界**一体式主机设计，满足各种空间大小要求，方便快捷，比重均衡，散热效果好，维护更加方便
3.视频监控系统:15.6寸高清显示屏，通过灯架摄像头，显示材料表面固化效果，所有固化信息以及相机图像视频的可视化和记录
4.数据功能:可记录道路井号管径信息并有截图功能，可储存1920x1080高清画像，配有USB接口，方便工程数据导出
5.操作台和车尾设置紧急停车按钮，自动收线系统，采用高精密度编码器测速记长，准确**速度，确保完全固化，并配有手动收线轮盘，全套系统包括卷盘，伺服电机、伺服**器、滤波器连接及**电缆
6.灯架电源系统，恒流调节，过压过流保护，确保固化灯稳定运行
7.电缆长度150m(可定制)，直径18mm内衬KEVLAR编织网及高强度PU护套，耐磨，标配抗拉，抗弯曲，耐腐蚀
8.压力监控系统:**柜及车尾均有显示，实时监控管道压力

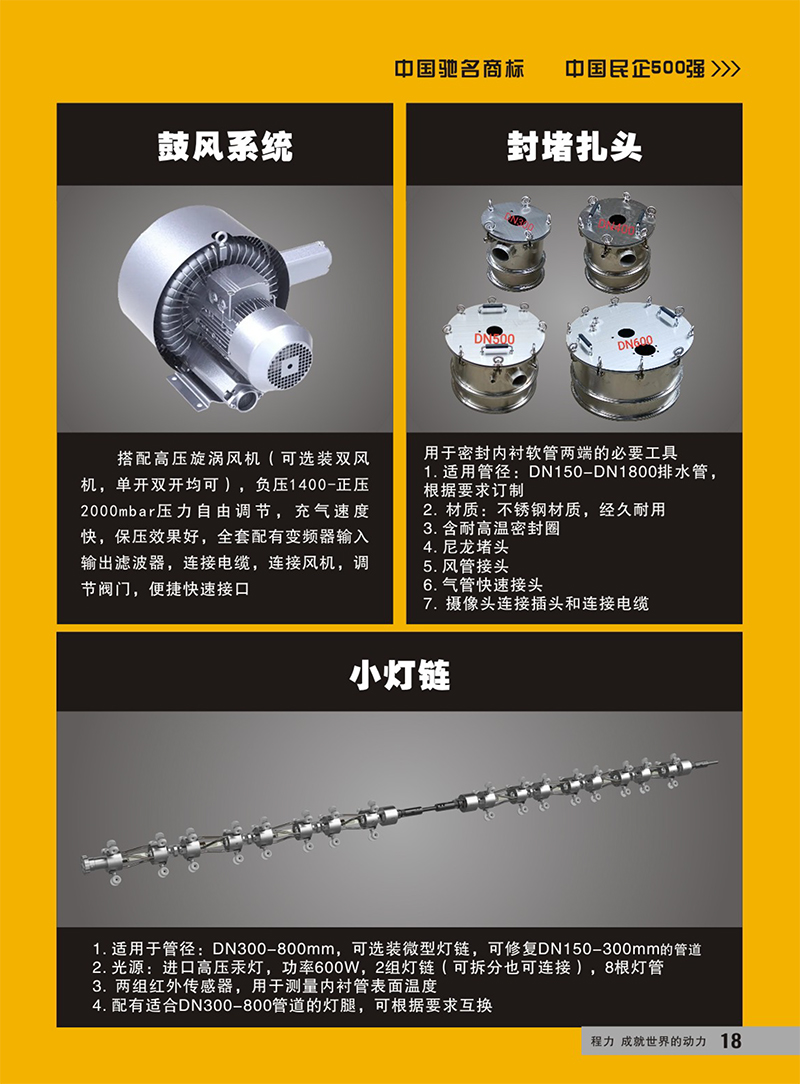

风机配置：
1.专用高压旋涡风机，15KW功率，每小时风量480立方，
2.两台风机串联安装，每台可**使用亦可串联使用，气管加粗设计，有保压速度快，效果好等优点

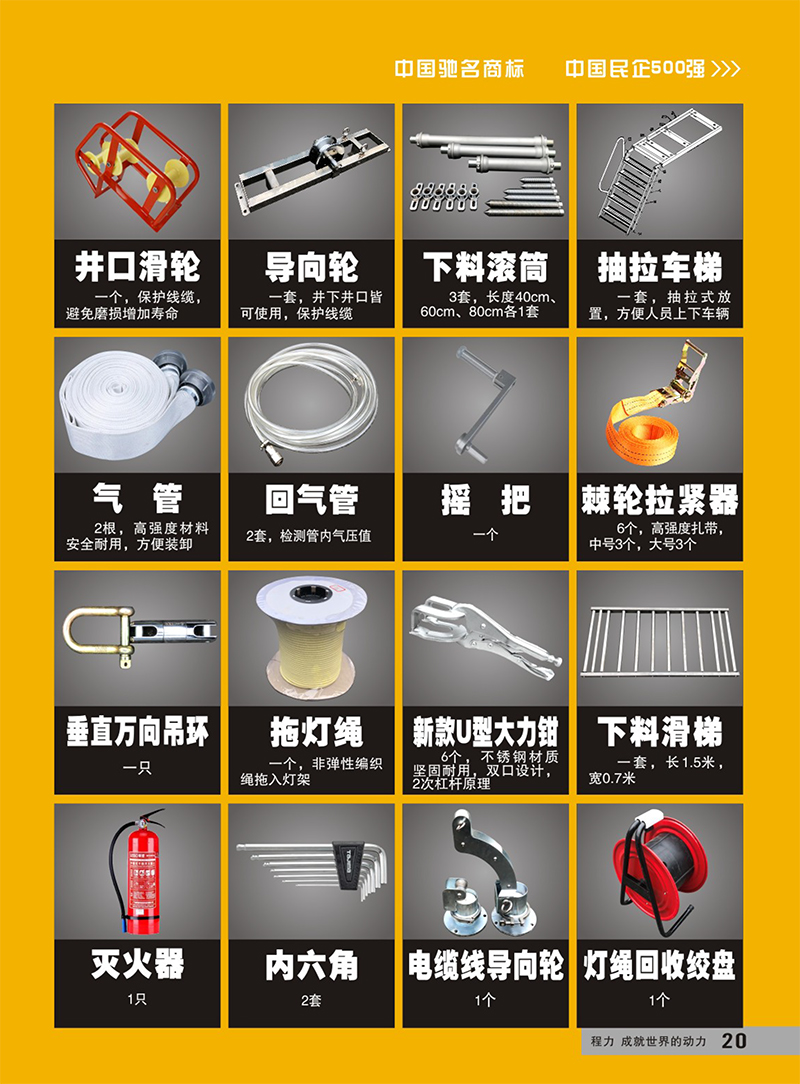

其他配置：
1. 不锈钢扎头(自带导向轮，适用于DN300-DN2200)
2.井口滑轮
3.下料滚筒，固定丝杆
3. 充气管、气鼓（回气监测）
5.U型大力钳
6. 绑带
7. 拖灯绳
8. 捆绑绳
9. 垂直万向吊环
10. 吊装带
11. 灯管专用手套
12. 试电笔、内六角工具、活动扳手
13. 不锈钢折叠梯
14. 下料滑梯
15. 夜间作业照明灯
16. 护管器（直角滑轮）
17. 灭火器
